Техническое диагностирование и экспертиза газопроводов (внутренний, наружный), ГРП, ГРУ, ШРП

Что такое экспертиза газопровода

Экспертиза промышленной безопасности газопровода — это деятельность по обследованию комплекса оборудования для подачи, учета и распределения газа. Обследование направлено на выяснение соответствия требованиям, которые определяются законодательными и нормативными положениями, Федеральными Нормами и правилами — ФНиП

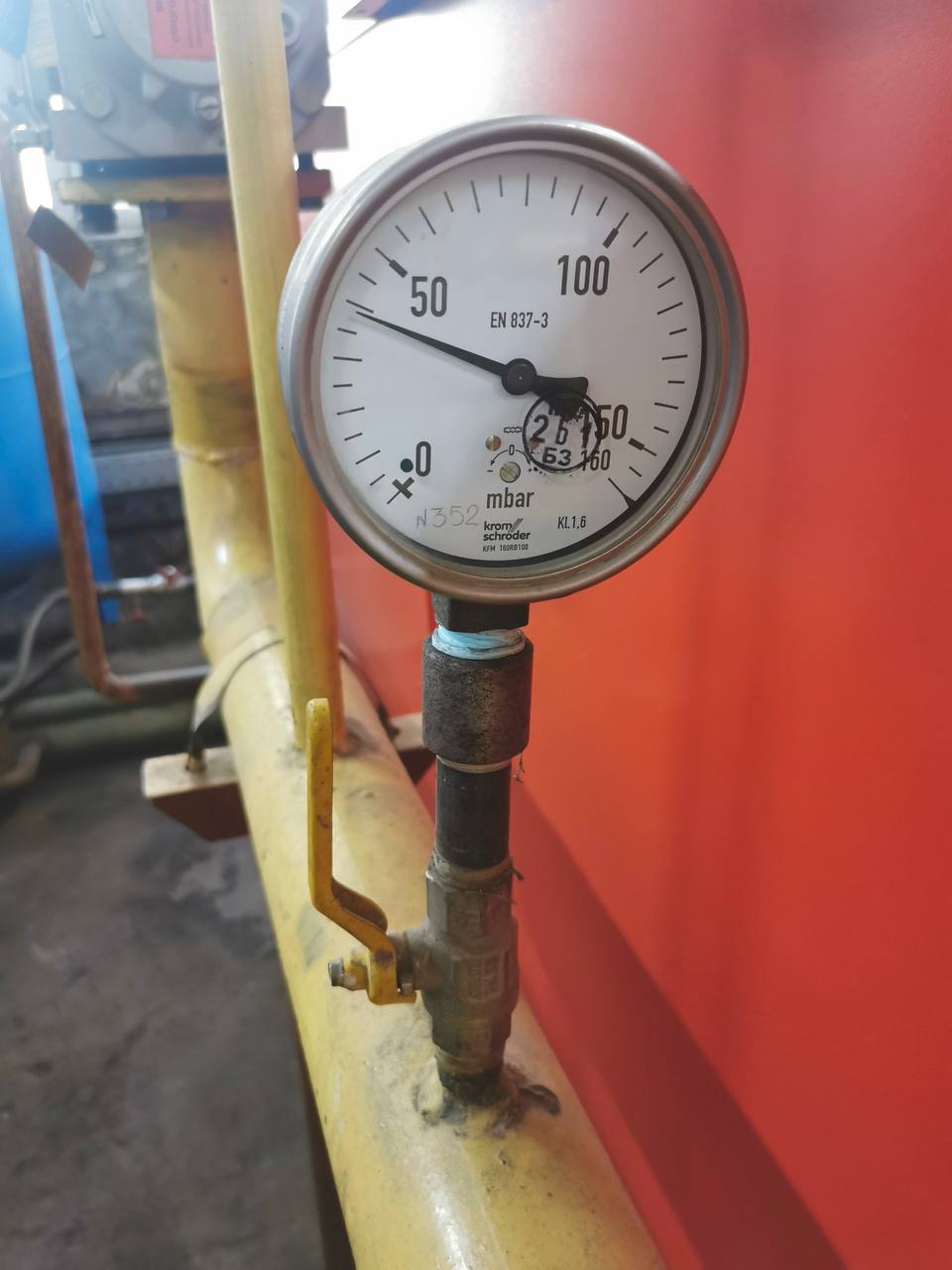

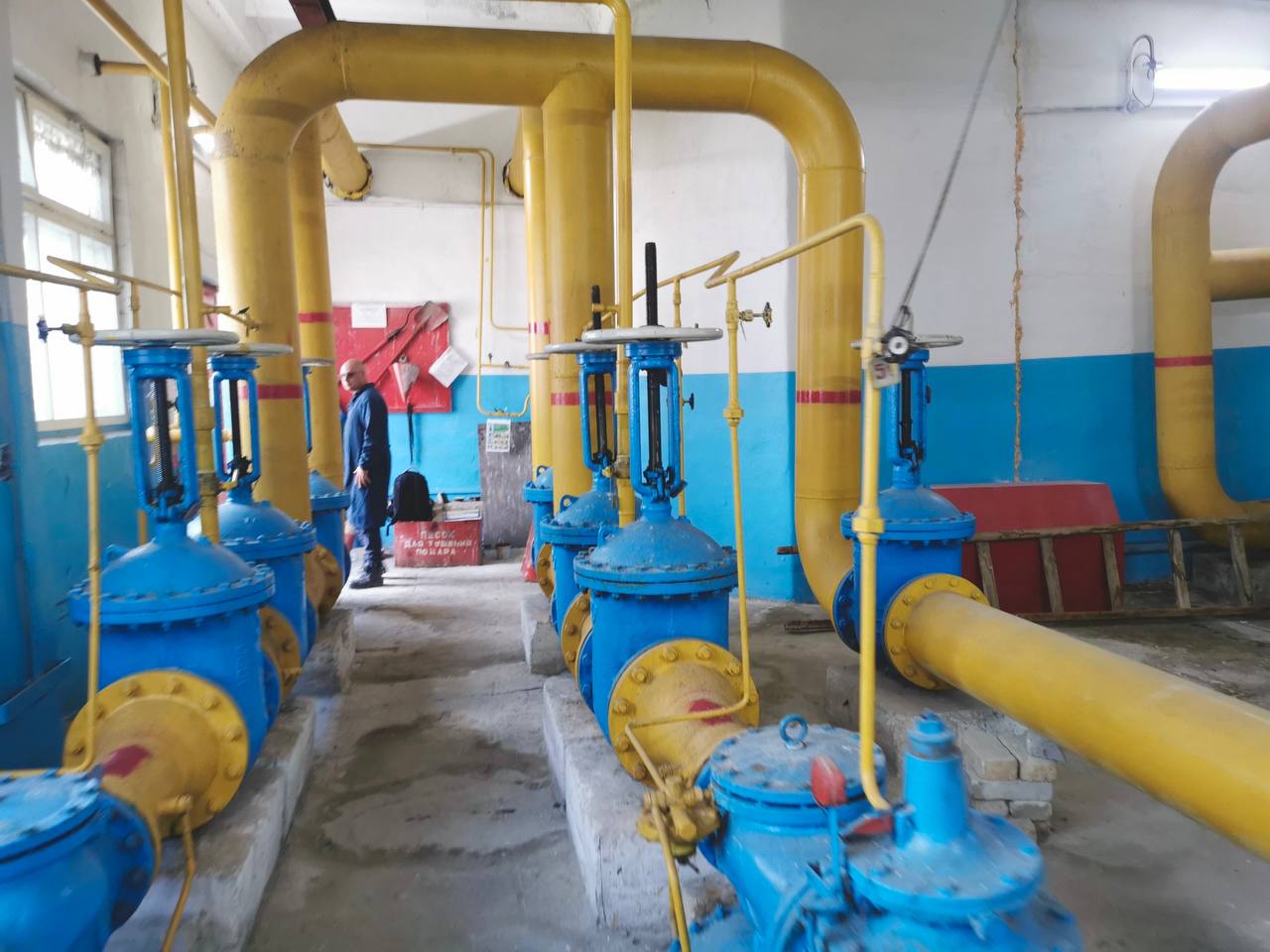

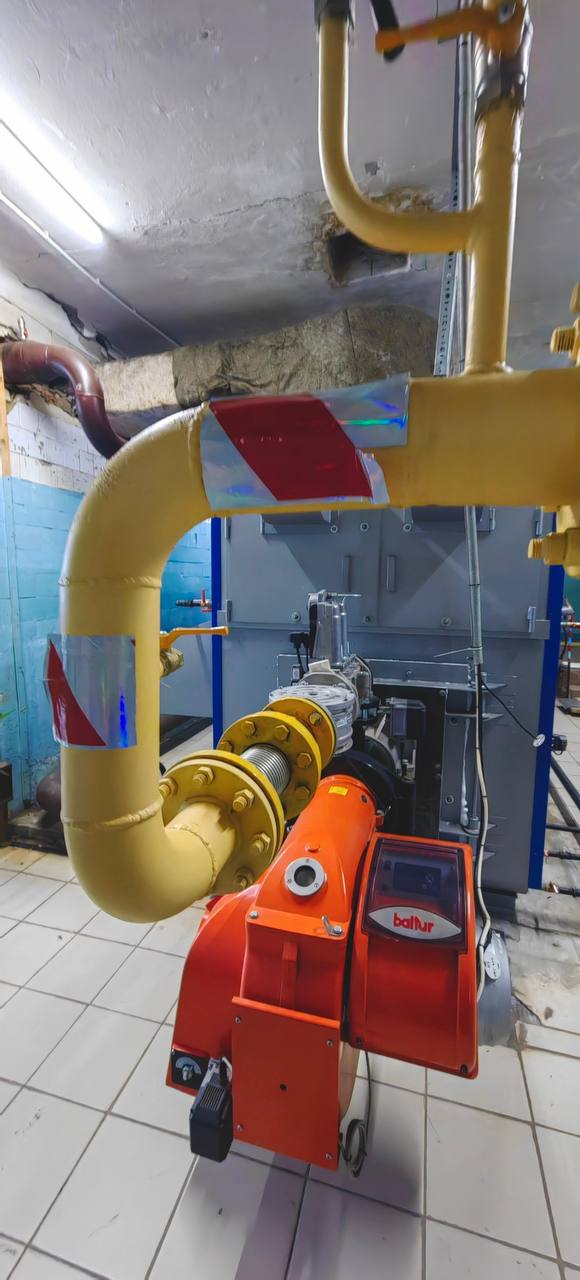

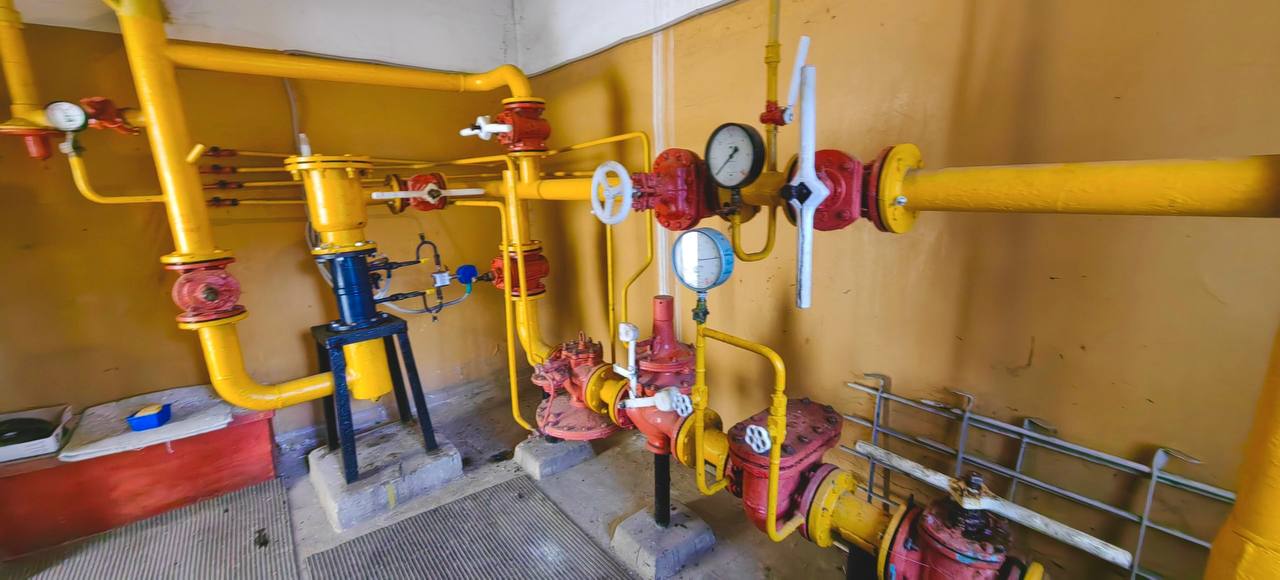

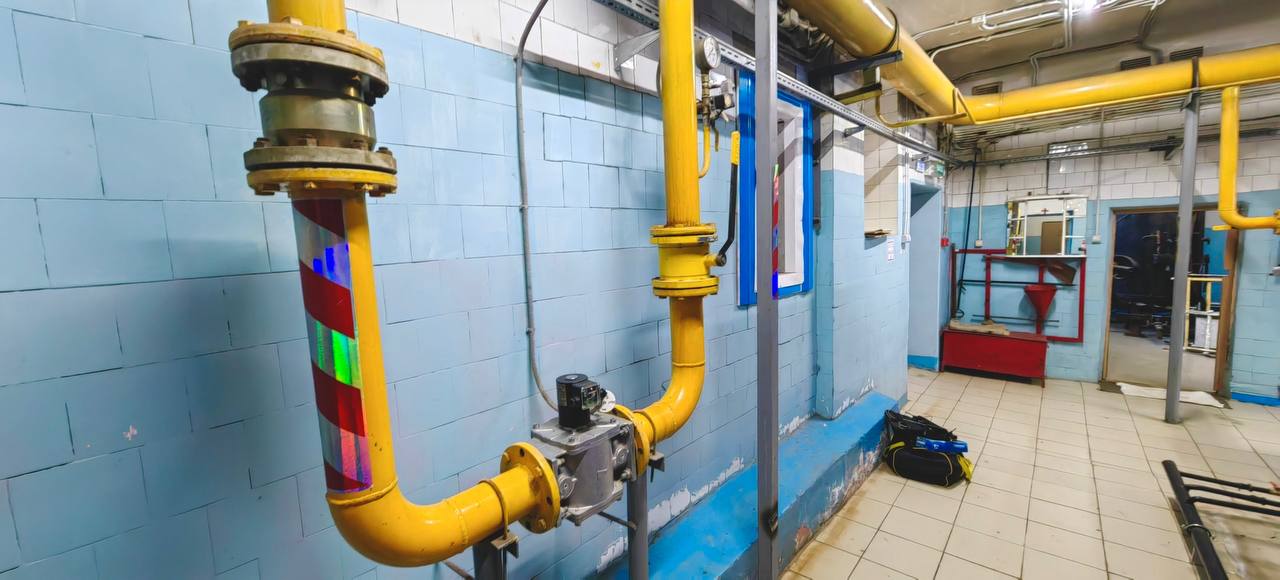

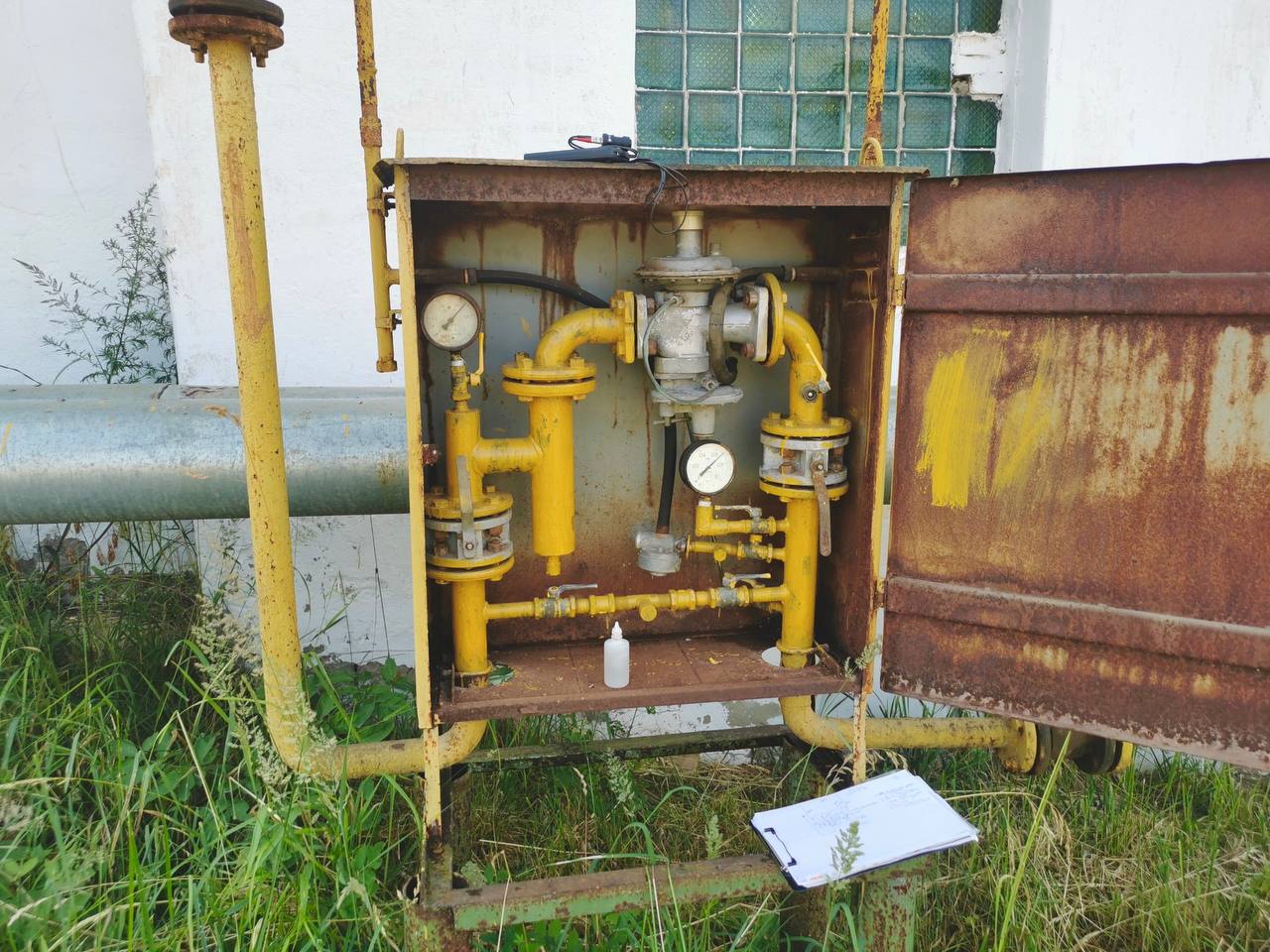

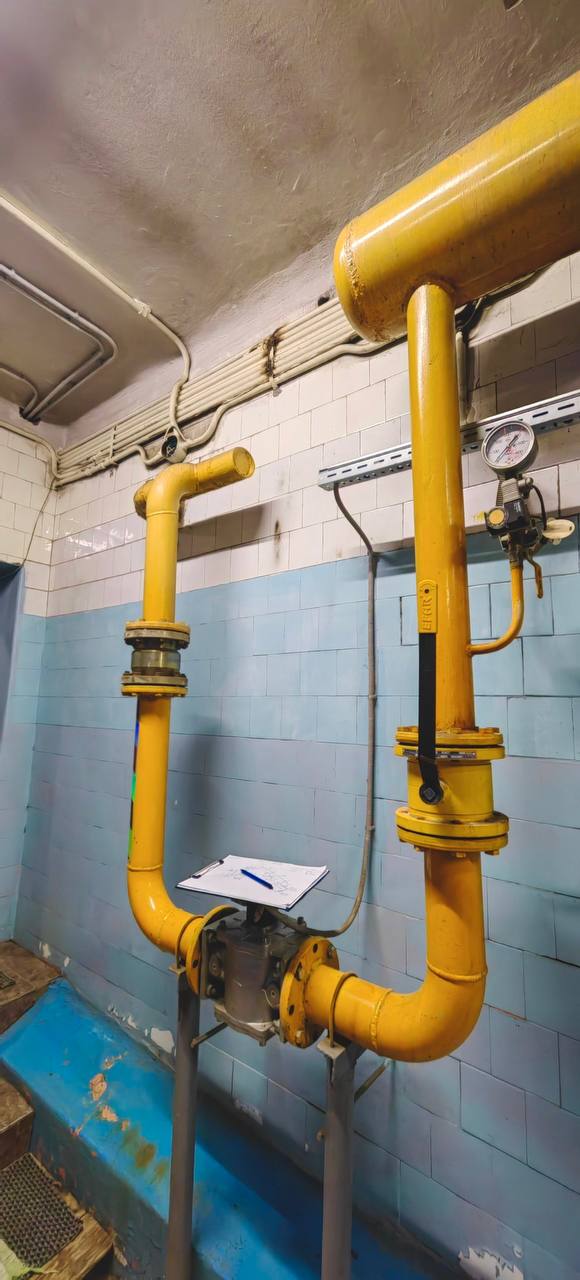

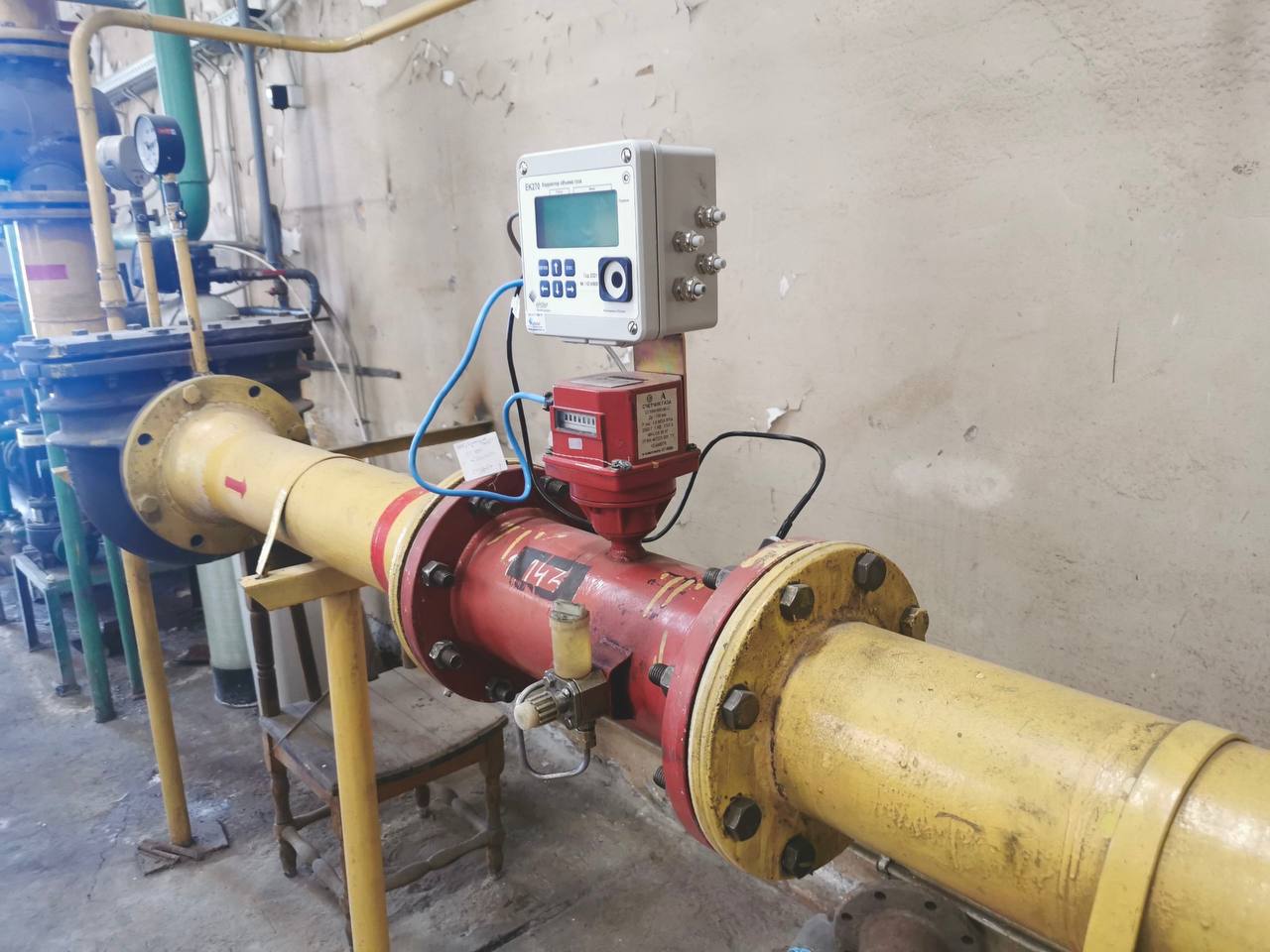

Внешние и внутренние газопроводы подводят газ к зданиям и сооружениям. Газорегуляторные пункты и установки (ГРП, ГРУ), шкафных газовых пунктов (ГРПШ, ШРП) предназначены для редуцирования природного газа, автоматической регулировки его подачи и учета. ГРП – стационарный газорегуляторный пункт, ГРУ монтируется на раме, ГРПШ, ШРП размещаются в несгораемых металлических шкафах.

В промышленной экпертизе безопасности газопроводов основной акцент делается на безопасном функционировании комплексов оборудования. Экспертные работы проходят в тех случаях, когда другой способ оценки объектов не устанавливается техническим регламентом, регулирующим работу устройств. А применяемые методы предполагают освидетельствование устройств с использованием неразрушающих технологий.

В каких случаях производится ЭПБ газопровода подземного типа

Диагностика газопровода и газораспределительных устройств с точки зрения промышленной безопасности проходит в следующих случаях:

Диагностические и экспертные работы для ГРП, ГРУ, ГРПШ, ШРП проводятся после 30 лет работы, если отсутствует указание на эксплуатационный срок в технических документах, или по истечении этого срока;
Досрочное диагностическое обследование назначается — если произошла авария оборудования, — в случае выявленных нарушений условий эксплуатации, установленных регламентными положениями;
Досрочное диагностирование показано также — когда происходит переустановка устройства, — когда меняется владелец оборудования, — по предписанию Госгортехнадзора

Условия проведения диагностирования подземного газопровода

Техническое диагностирование проходит на основании норм и правил. Они излагаются в следующих документах:

Государственных законах по индустриальной безопасности;
Правилах и положениях, которые устанавливают Ростехнадзор, Госгортехнадзор, министерства и ведомства Российской Федерации;
Приказах и Инструкциях Госгортехнадзора и Ростехнадзора о техническом обследовании газоподающих и газораспределительных устройств, принятых этими организациями;
Документах СНиП — Строительных норм и правил, касающихся газораспределительных устройств и систем;
Методических указаниях Госгортехнадзора о проведении диагностики и экспертизы.

Проводимая работа учитывает ТУ – технические условия работы объектов и информацию, изложенную в нормативно-технической документации. Экспертиза проводится на основе обращения заказчика о проведении конкретного вида работ. Необходимо, чтобы технические диагностические обследования проводились организациями, прошедшими сертификацию и получившими лицензию на осуществление работ. Об этом имеются записи в Едином реестре органов по сертификации. Специалисты компании аттестованы по правилам, устанавливаемым правительственными структурами Российской Федерации. Они получают лицензии как профессионалы в области экспертной деятельности в сфере промышленной безопасности.

Основания для осуществления диагностирования

Основа для прохождения обследования определяется нормативными документами и технической документацией. Диагностирование подводящего и внутреннего газопровода, ГРП, ГРУ, ШРП рекомендуется проводить в те сроки, когда проходит текущий ремонт устройств. На время проведения диагностики устройство выводится из рабочего состояния и отсоединяется от трубопровода, подающего газ.

Необходимая техническая документация

Для выявления состояния устройства и перспектив безопасного использования необходимы:

Проектные документы,
Конструкторские чертежи.
Строительный паспорт оборудования.
Эксплуатационный паспорт и журнал оборудования.
Документы приемки в эксплуатацию.
Отчеты о регламентных работах мониторингового типа. Протоколы проверок.
Акты обследований во время рабочего функционирования оборудования.
Документы об аварийных ситуациях.
Акты о прохождении ремонтов и восстановления материала установок, включая капитальный ремонт.

Этапы проведения экспертизы газопроводов

Весь процесс укладывается в 3 основных стадии:

Подготовительная с заключением договора;
Основная, обследование и экспертная деятельность;
Составление заключения как результата проведенных обследований.

Диагностирование и экспертиза газопроводов и газораспределительного оборудования проходит по регламентам, установленным нормативными документами, в несколько этапов:

Заключение договора между предприятием и компанией, осуществляющей обследования и экспертную деятельность. Договор включает информацию о графике прохождения работ, составе специалистов, которые будут работать, и другую необходимую информацию. Учитываются результаты и выводы экспертных обследований по ранее проведенной диагностике;
Изучение технической документации и всей информационной базы, касающейся объекта исследования: конструкторской, проектной, эксплуатационной, ремонтной и другой;
Диагностические обследования, позволяющие выявить, как работает газопровод и устройства распределения и учета газа, и выявить проблемы, возникающие в ходе функционирования;
Анализ выявленных проблем, выявление рабочего состояния газопровода и остаточного ресурса;
Составление схемы трубопровода газа и газораспределительного устройства, мест проведения ремонтов, мест сварки отводов, штуцеров, фланцев;
Подготовка экспертного заключения производственной безопасности для отчета по заказу и для внесения в реестр Федеральной службы по экологическому, технологическому и атомному надзору.

В процесс экспертизы газопроводов входит:

Визуальный осмотр технических устройств;
Оценка условий, в которых работало оборудование;
Выявление зоны наибольшего износа и выявление конструкций, находящихся в опасном состоянии с точки зрения возможных аварий.

Контроль проходит по следующим направлениям:

Анализ схем оборудования и устройств.
Оценка проектных и технических параметров в соответствии с фактическими эксплуатационными условиями.

Результат прохождения экспертизы

Экспертное обследование газопровода и устройств распределения и учета газа завершается составлением заключения.

Прописывается, на какие нормативные позиции опирается техническое диагностирование и экспертиза газопровода и газораспределительных систем, информация об объекте и о заказчике работ;
Дается информация о целях и методах диагностической деятельности;
Излагаются данные об изученных особенностях ГРП, ГРУ, ШРП и других видов устройств;
Прописываются основные параметры технического обследования;

5. Подводятся итоги диагностики и экспертизы и выводы, полученные по итогам экспертной деятельности. Они касаются — параметров давления и его изменения (падения) в пределах, представленных в нормативных документах, — пропусков испытательной среды в материалах устройства: металле, сварных соединениях, уплотнителях, — остаточной деформации и других показателей;

6. Предлагаются рекомендации относительно эффективности работы устройств, проведения режимно-наладочных испытаний;

7. Делаются выводы о дальнейшей безопасной эксплуатации оборудования и о действиях, которые помогут обеспечить безопасность в дальнейшем.

Выводы и заключения ориентируются на анализ и оценку информации в полном виде с соблюдением условий достоверности и оценки всех рисков.
